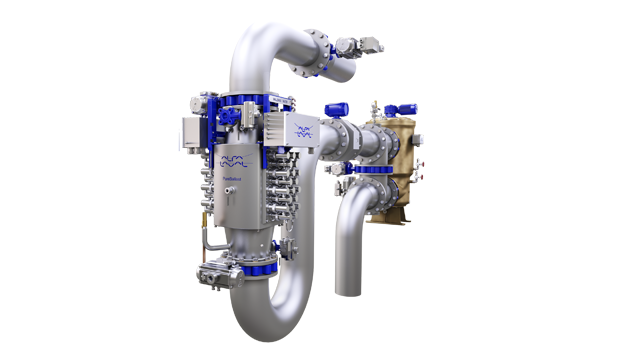

PureBallast 3.1

PureBallast 3.1 – работающая по уникальной технологии система нового поколения, усовершенствованная на базе данных, полученных в ходе судовых испытаний в реальных условиях эксплуатации. Занимая на 50% меньше места, чем ее предшественники, система потребляет почти на 60% меньше энергии и обеспечивает производительность до 6000 м3/ч.

  • Документы
  • Отрасли промышленности
  • Похожие сервисы

Новый стандарт в области систем обработки балластных вод

Система PureBallast, изначально открывшая новый путь развития технологии обработки балластных вод, снова задает стандарт в этой области. В системе PureBallast 3.1 каждый компонент подвергся тщательному анализу, включая реактор, в котором пересмотрена как наружная, так и внутренняя конструкция. Хотя методы обработки остались прежними, за счет оптимизации конструкции и проточной части обновленный энергоэффективный реактор может заменить сразу четыре реактора предыдущего поколения.

Уменьшенные габариты

С новыми реакторами производительностью 32 и 1000 м3/ч система PureBallast 3.1 обладает наивысшей эксплуатационной гибкостью и может занимать только половину обычно требуемой площади. Поскольку производительность нового реактора в четыре раза выше, чем у его предшественника, установка состоит из меньшего числа компонентов и имеет меньшую протяжность трубопроводов, что упрощает и ускоряет размещение и монтаж.

Источник питания реактора теперь может располагаться на расстоянии до 150 м от установки. Это позволяет освободить дополнительное место в машинном отделении и упрощает систему во взрывобезопасном исполнении.

Экономия энергии

Система PureBallast 3.1 с оптимизированным реактором обеспечивает, по сравнению с предшествующей версией, не менее чем 30%-ную экономию электроэнергии. Полная потребляемая мощность системы составляет всего 100кВт при производительности 1000м3/ч, при этом, если это позволяет качество воды, она может быть уменьшена вдвое. Снижение мощности осуществляется в автоматическом режиме, что, практически, удваивает экономию энергии, которая может доходить до 60% (относительно энергопотребления предыдущей версии системы).

Повышенная производительность и эксплуатационная гибкость

Систему PureBallast 3.1 с одним реактором 1000 м3/ч легко масштабировать в ту или другую сторону. Мощность системы увеличивается путем добавления еще одного 1000м3/ч реактора, а уменьшается – за счет комбинирования реактора и фильтра требуемой производительности, обеспечивающего необходимую производительность без необоснованного превышения габаритов. Указанные особенности обеспечивают высокую конкурентоспособность системы PureBallast 3.1 во всем диапазоне производительностей (вплоть до 6000 м3/ч).

Полная глобальная поддержка

Поддержка системы PureBallast 3.1 осуществляется глобальным поставщиком оборудования и услуг для морской индустрии. Альфа Лаваль активно работает на рынке оборудования для обработки балластных вод с самого начала и имеет международную сеть представительств и сервисных центров. Техническая поддержка, обслуживание и оригинальные запасные части для оборудования обработки балластных вод и других видов оборудования предоставляются по первому требованию в кратчайшие сроки.

 Узнайте больше о системе PureBallast



PureBallast 3.1

Более подробная информация и интерактивные презентации об обеззараживании балластных вод,а также подбор оборудования.

Принцип работы

Усовершенствованная технология окисления (AOT)

В системе PureBallast используется усовершенствованная технология окисления (Advanced Oxidation Technology, AOT). Аналогичные технологии, без использования химических веществ, сегодня применяются во многих других областях. Например, в самоочищающихся окнах небоскребов и автомобилей эти технологии предотвращают рост микроорганизмов за счет реакции, возникающей при попадании солнечного света на двуокись титана.

В системе PureBallast процесс нейтрализации микроорганизмов происходит внутри реактора Wallenius AOT, в котором реализован запатентованный вариант технологии AOТ. Это осуществляется в одном или нескольких блоках Wallenius AOT, входящих в одну систему. В процессе балластировки и дебалластировки в присутствии катализатора и под воздействием мощного излучения в блоках генерируются радикалы, обладающие высокой реакционной способностью.

Эти радикалы разрушают клеточные мембраны микроорганизмов. Время жизни радикалов составляет всего несколько миллисекунд, поэтому они не покидают АОТ модуль и не оказывают негативного воздействия на окружающую среду и экипаж судна.

Система PureBallast обеспечивает точную фиксацию времени пуска/останова и прочих данных в соответствии с требованиями Международной морской организации (IMO). Поэтому она позволяет без проблем действовать по заранее намеченному плану проведения судовых балластных операций.

Коротко о процессе обработки балластных вод

Балластировка

  1. При балластировке, вода, поступающая в систему, сначала проходит через фильтр, задерживающий организмы и частицы крупнее 50 мкм.
  2. Далее вода обрабатывается по технологии AOT, которая уничтожает микроорганизмы за счет разрушения их клеточных мембран.

Ballast operation

Дебалластировка

  1. Балластная вода снова обрабатывается для исключения любого повторного роста микроорганизмов, который мог бы произойти в балластных танках.
  2. При дебалластировке фильтр байпасируется для исключения возможности загрязнения в месте проведения дебалластировки.

Deballast operation

Простота эксплуатации

Система PureBallast работает по принципу «включи и забудь». Она полностью автоматизирована и может включаться и выключаться нажатием одной кнопки.

Поскольку система PureBallast полностью интегрируется с судовой балластной системой и не зависит от протекания химических реакций,она не создает задержек во время балластировки и дебалластировки. Система может управляться с четырех пультов дистанционного управления. Она также может интегрироваться с центральной системой управления судном, что позволяет осуществлять управление с мостика или из любого другого места.

Основные компоненты системы

Фильтр

50 мкм фильтр используется при операциях приема балласта. Он не только предотвращает попадание сравнительно больших организмов, но и уменьшает количество осадка в балластных танках. При выдаче балласта фильтр байпасируется, для исключения загрязнения в месте дебалластировки при обратной промывке.

Блок(и) Wallenius AOT

Используемый в системе PureBallast запатентованный вариант технологии АОТ, называемый Wallenius AOT, был реализован в промышленном исполнении совместным предприятием компаний Альфа Лаваль и Wallenius Water.

В зависимости от расхода воды в системе PureBallast используется один или несколько блоков Wallenius AOT. Производительность системы составляет 250–2500 м3/ч, в зависимости от количества установленных блоков.

При необходимости обработки больших объемов воды необходимо использовать несколько систем. При проведении операций балластировки и дебалластировки в блоках генерируются радикалы, нейтрализующие находящиеся в балластной воде микроорганизмы за счет разрушения их клеточных мембран.

Блок безразборной мойки CIP

Стабильность рабочих характеристик обеспечивается автоматической системой безразборной мойки (Cleaning-in-Place, CIP), в которой циркулирует моющий раствор для предотвращения образования в AOT-блоках отложений из морской воды. Применяется нетоксичный биоразлагаемый моющий раствор, который можно откачивать за борт. Цикл мойки, занимающий 15 минут на AOT-блок, активируется автоматически после каждой операции балластировки или дебалластировки.

Расходомер

Расходомер гарантирует, что расход воды через систему PureBallast не превысит номинального сертифицированного значения. Кроме того, он передает центральной системе управления важные данные о количестве принятого или откачанного балласта.
