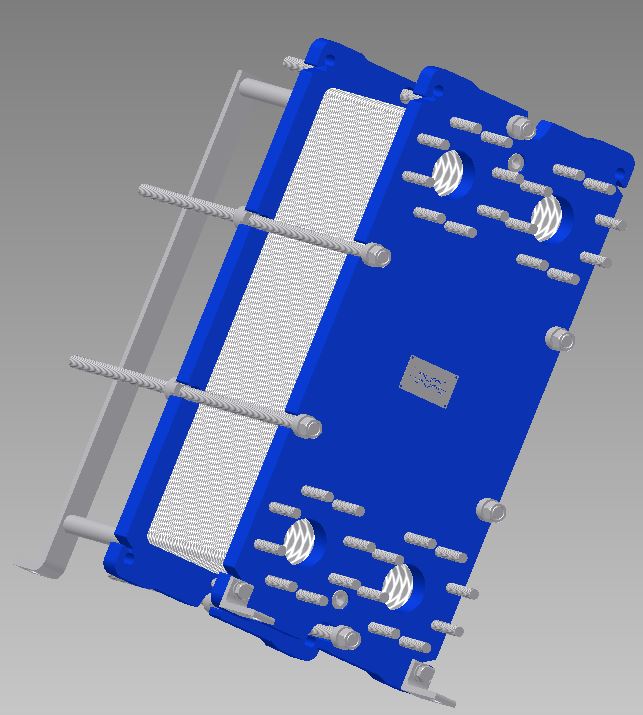

3D модели разборных теплообменников

Модель

Технические данные

Габаритные
размеры

3D модели

 T2



Макс. расход (кг/сек) 2
Макс. расчет. температура, (°C) 150
Макс. расчетное давление, (бар) 16

Высота - 380мм
Ширина - 140мм
Мин.стандартная длина - 165 мм
Макс.стандартная длина - 275 мм
Присоединения - наружная резьба 3/4"

dwg





 M3



Макс. расход (кг/сек) 4
Макс. расчет. температура, (°C) 180
Макс. расчетное давление, (бар) 16

Высота - 480мм
Ширина - 180мм
Мин.стандартная длина - 400 мм
Макс.стандартная длина - 650 мм
Присоединения - наружная резьба 1 1/4

dwf

dwg

sat

stp

 TL3



Макс. расход (кг/сек) 4
Макс. расчет. температура, (°C) 180
Макс. расчетное давление, (бар) 16

Высота - 790 мм
Ширина - 190 мм
Мин.стандартная длина - 420 мм
Макс.стандартная длина - 1370 мм
Присоединения - наружная резьба 1 1/4"

dwf

dwg

sat

stp

 T5



Макс. расход (кг/сек) 14
Макс. расчет. температура, (°C) 180
Макс. расчетное давление, (бар) 16

Высота - 373 мм
Ширина - 245 мм
Мин.стандартная длина - 190 мм
Макс.стандартная длина - 3650 мм
Присоединения - наружная резьба 2"

dwf

dwg

sat

stp

 M6



Макс. расход (кг/сек) 16
Макс. расчет. температура, (°C) 180
Макс. расчетное давление, (бар) 25

Высота - 920 мм
Ширина - 320 мм
Мин.стандартная длина - 500 мм
Макс.стандартная длина - 1500 мм
Присоединения - фланцы DN50

dwf

dwg

sat

stp

 TL6



Макс. расход (кг/сек) 20
Макс. расчет. температура, (°C) 180
Макс. расчетное давление, (бар) 25

Высота - 1299 мм
Ширина - 320 мм
Мин.стандартная длина - 620 мм
Макс.стандартная длина - 1670 мм
Присоединения - фланцы DN50

dwf

dwg

sat

stp

 TS6



Макс. расход (кг/сек) 20
Макс. расчет. температура, (°C) 180
Макс. расчетное давление, (бар) 16

Высота - 704 мм
Ширина - 400 мм
Мин.стандартная длина - 530 мм
Макс.стандартная длина - 1430 мм
Присоединения - фланцы DN65

dwf

dwg

sat

stp

 T8



Макс расход кг/сек 30

Макс расч давление 16 бар

Макс расч темп 150 С

Высота - 890 мм

Ширина - 400 мм

Мин станд длина -565 мм

Макс станд длина - 1415 мм

dwf

dwg

sat

stp

 M10



Макс. расход (кг/сек) 50
Макс. расчет. температура, (°C) 180
Макс. расчетное давление, (бар) 25

Высота - 1084 мм
Ширина - 470 мм
Мин.стандартная длина - 700 мм
Макс.стандартная длина - 2300 мм
Присоединения - фланцы DN100

dwf

dwg

sat

stp



 TL10



Макс. расход (кг/сек) 50
Макс. расчет. температура, (°C) 180
Макс. расчетное давление, (бар) 25

Высота - 1923 мм
Ширина - 480 мм
Мин.стандартная длина - 850 мм
Макс.стандартная длина - 3250 мм
Присоединения - фланцы DN100

dwf

dwg

sat

stp

 M15



Макс. расход (кг/сек) 120
Макс. расчет. температура, (°C) 180
Макс. расчетное давление, (бар) 25

Высота - 1885 мм
Ширина - 650 мм
Мин.стандартная длина - 1110 мм
Макс.стандартная длина - 3210 мм
Присоединения - фланцы DN150

dwf

dwg

sat

stp

 T20



Макс. расход (кг/сек) 225
Макс. расчет. температура, (°C) 180
Макс. расчетное давление, (бар) 30

Высота - 2150 мм
Ширина - 780 мм
Мин.стандартная длина - 1250 мм
Макс.стандартная длина - 3950 мм
Присоединения - фланцы DN200

dwf

dwg

sat

stp

 TS20



Макс. расход (кг/сек) 190
Макс. расчет. температура, (°C) 180
Макс. расчетное давление, (бар) 16

Высота - 1405 мм
Ширина - 800 мм
Мин.стандартная длина - 900 мм
Макс.стандартная длина - 2700 мм
Присоединения - фланцы DN200

dwf

dwg

sat

stp

 MX25



Макс. расход (кг/сек) 250
Макс. расчет. температура, (°C) 180
Макс. расчетное давление, (бар) 25

Высота - 2895 мм
Ширина - 920 мм
Мин.стандартная длина - 1600 мм
Макс.стандартная длина - 5200 мм
Присоединения - фланцы DN250

dwf

dwg

sat

stp





3D модели теплообменников серии AQ

AQ1       AQ1A      AQ1L     AQ2       AQ2A

AQ2L     AQ2S      AQ3       AQ4       AQ4L

AQ6        AQ8       AQ8S
