Micro
Alfa Laval Micro – это компактный теплообменник-утилизатор тепла выхлопных газов, специально разработанный для рекуперации тепла, например, газовых турбин, двигателей, дымовых газов.
Рациональное использование тепла
- Небольшая занимаемая площадь и масса
- Возможность очистки без прерывания работы двигателя, турбины или технологического процесса
- Возможность регулирования производительности в соответствии с потребностями
- Повышение интервалов между циклами капитальной очистки, например, за счет использования режима сухого хода (без теплоносителя)
- Малая инерционность
В любой технологической операции почти всегда есть возможность дополнительного сокращения энергопотребления и соответствующих финансовых расходов. Секрет заключается в утилизации тепловой энергии, уходящей с выхлопными газами. Будучи первопроходцем в области систем утилизации отходящего тепла, Alfa Laval обладает всеми необходимыми технологическими решениями и опытом, которые помогут вам повысить эффективность использования энергии.
Области применения
В теплообменнике-утилизаторе Aalborg Micro могут использоваться самые разные рабочие среды, в том числе вода, пар, триэтиленгликоль (ТЭГ) и термальное масло (TFO). На сегодняшний день теплообменники Alfa Laval Micro находят широкое применение в самых разных отраслях промышленности.
Конструкция
Теплообменник Aalborg Micro имеет прочную конструкцию с большой поверхностью нагрева, состоящей из коаксиальных трубок, размещенных в цилиндрическом кожухе вертикального или горизонтального исполнения. Такая схема гарантирует долгосрочную безотказную работу и обеспечивает производительность в диапазоне примерно 250–5000 кВт.
Обслуживание поверхности нагрева Aalborg Micro не представляет трудности. Очистка может выполняться либо путем пиролиза при работе в режиме сухого хода (без теплоносителя), либо с использованием специальных кольцевых сажеобдувочных аппаратов с подводом сжатого воздуха, пара или воды.
Техническае характеристики
- Производительность: 250–5000 кВт
Сторона выхлопных газов:
- Максимальная температура на входе: 600 °C (530 °C без теплоносителя)
- Минимальная температура на выходе: зависит от типа используемого топлива и состава выхлопных газов
- Перепад давления: согласно ТУ заказчика
Массогабаритные показатели
- Масса (с теплоизоляцией): от 400 до 3900 кг
- Диаметр (с теплоизоляцией): от 950 до 1870 мм
- Высота (с теплоизоляцией): от 1700 до 2800 мм
- Входной/выходной диаметр для теплоносителя: DN100
- Входной/выходной диаметр для уходящих газов: от DN100 до DN1000
- Толщина теплоизоляции: 150 мм

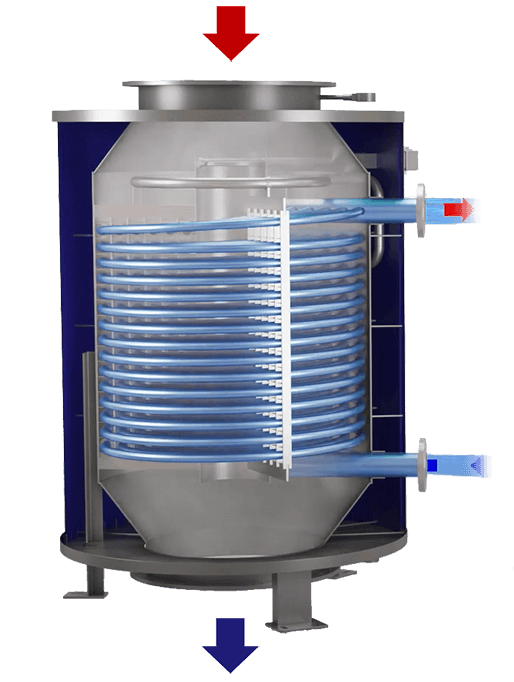

Принцип работы
Рабочие среды
· Горячая вода
Централизованное теплоснабжение, промышленное применение, системы ОВиКВ, ТЭЦ, котельные и т.п.
· Триэтиленгликоль
Централизованное теплоснабжение, промышленное применение, системы ОВиКВ, ТЭЦ, котельные и т.п.
· Термальное масло
Теплоснабжение
· Пар
Промышленное применение, паровые турбины (для генерации электроэнергии), получение технического пара
Некоторые из реализованных проектов

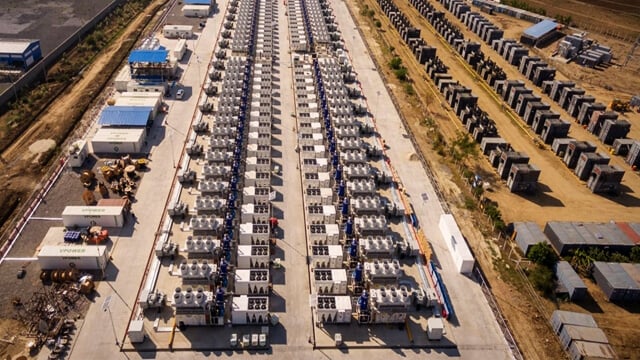

Электростанция в Китае
Семьдесят теплообменников Alfa Laval Micro 319, установленных после газовых двигателей, используется для получения горячей воды.

Утилизация тепла дымовых газов производственного процесса в Китае
Теплообменники Alfa Laval Micro 406 (три единицы) и Alfa Laval Micro 410 (две единицы) используются для утилизации отходящего тепла плавильной печи алюминия с целью производства горячей воды.

Промышленное производство в Италии
Для обеспечения горячего водоснабжения после газового двигателя установлен теплообменник-утилизатор Alfa Laval Micro 814.

Гостиничный комплекс в Мексике
Для получения горячей воды после газового двигателя установлен теплообменник-утилизатор Alfa Laval Micro 210.

Централизованное теплоснабжение в Дании
Для получения горячей воды после работающих на разных видах топлива двигателей установлен теплообменник-утилизатор Alfa Laval Micro 714.

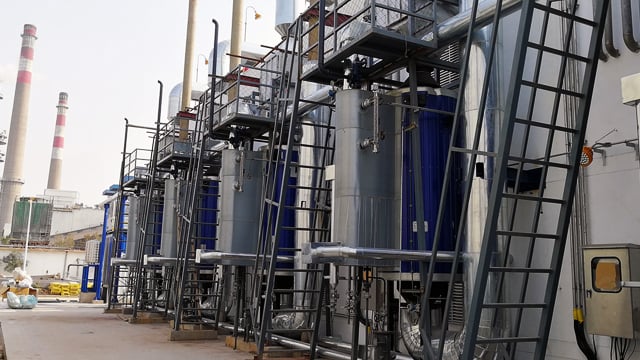

Электростанция в Китае
Установлено 11 теплообменников-утилизаторов Alfa Laval Micro 422 с циклоном для выработки пара.
