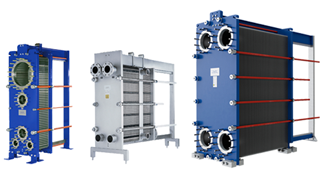

Разборные пластинчатые теплообменники

Разборные пластинчатые теплообменники обеспечивают эффективную передачу тепла, обладая при этом компактными размерами и малой занимаемой площадью. Эти устройства имеют легко приспосабливаемую под нужды процесса гибкую конструкцию и не требуют сложного технического обслуживания. Представленные в чрезвычайно широком ассортименте, они применяются для нагрева, охлаждения, утилизации тепла, испарения и конденсации во множестве областей.

TS45 still 640x360

Преимущества

  • Высочайшая тепловая эффективность и малая разница температур
  • Компактный размер - экономия места и простота и обслуживания
  • Максимальное время безотказной работы - меньше загрязнений, напряжений, износа и коррозии
  • Гибкость - легко адаптируется к изменившимся техническим условиям
  • Большинство моделей производится на заводе в России



Наши разборные пластинчатые теплообменники оптимизируют теплопередачу благодаря обширным поверхностям профилированных пластин, передающих тепло от одних газов или жидкостей к другим. Мы предлагаем высокую эффективность, непревзойденную надежность на протяжении всего срока службы, а также компактное исполнение по разумной цене. Вы всегда можете заказать конструкцию, которая легко адаптируется под нужды вашего процесса. Также среди преимуществ наших теплообменников: энергосберегающие свойства и низкий углеродный след.

Промышленная серия

Модельный ряд промышленной серии разборных пластинчатых теплообменников Alfa Laval используется для различных применений для решения таких задач, как нагрев, охлаждение, рекуперация тепла, конденсация и испарение.

UK heat Exchangers

Новые стандарты для ваших теплообменников

Представляем самые современные в мире разборные пластинчатые теплообменники. Узнайте, как наша линейка разборных пластинчатых теплообменников следующего поколения обеспечит более высокую эффективность, повышенную надежность и большее удобство обслуживания.

Demand new standards Webbanner EN

Технология пластин и уплотнений

Конструкция пластин с профилированной поверхностью оптимизирует теплопередачу, обеспечивая большую, но при этом компактную общую площадь поверхности, через которую тепло может передаваться от одной жидкости/газа к другой/другому.

Область теплопередачи пластин спрессована «елочкой». При наложении двух пластин друг на друга с противоположно направленным рисунком-«елочкой» спиральный поток и высокая турбулентность обеспечивают высокие коэффициенты переноса и эффективную самоочистку.

Изменение рисунка позволяет использовать теплообменник в различных процессах, даже с очень грязной средой.

piastra scambiatore

Распределительная площадка



Распределительная площадка на пластине обеспечивает равномерный поток жидкости по всем пластинам, оптимизируя теплопередачу. Оптимизированное распределение потока предотвращает загрязнение и как следствие образование участков с различной температурой, поддерживая высокий уровень производительности на протяжении всего срока службы без энергопотерь, расходов на техническое обслуживание и незапланированных остановок.

Уплотнения — это ключевые компоненты для производительности теплообменников. Мы конструируем уплотнение и пластины как единое целое, чтобы гарантировать оптимизированную изоляцию. Все наши решения разработаны с учетом назначения теплообменника. Правильный профиль, ширина, толщина, а также тип полимера и компаунд существенно снижают риск преждевременной утечки или повреждения уплотнения или пластин. Наши решения гарантируют вам увеличенный срок службы уплотнения, меньшее время простоя и снижение расходов на техническое обслуживание.

Профиль уплотнения

Клей для уплотнений

Специальные типы пластин

Пластины с двойной стенкой для разборных теплообменников

Разработаны для использования с жидкостями, которые не должны смешаться даже в случае протечки. Предотвращают контакт просачивающейся жидкости с жидкостью в другом контуре.

Пластины для теплообменников с большим каналом между пластинами Wide-gap

Идеально для жидкостей, содержащих волокна или жесткие частицы. Разработаны для предотвращения скопления твердых веществ в области входа.



Узнайте больше о теплообменниках WideGap

Пластины для полусварных теплообменников

Позволяют работать с агрессивными и сложными жидкостями, а также увеличивают диапазон давления.

Узнайте больше о полусварных теплообменниках

Пластины из графитового материала для теплообменников Diabon®

Композит из плавленого графита и фторсодержащего полимера обеспечивает отличную стойкость к коррозионным материалам.

Узнайте больше о пластинах из графитового материала для теплообменников Diabon

.

Как работают пластинчатые теплообменники

Концепция теплообменника  относительно проста - нагрев или охлаждение одной среды путем передачи тепла между ней и еще одной средой.

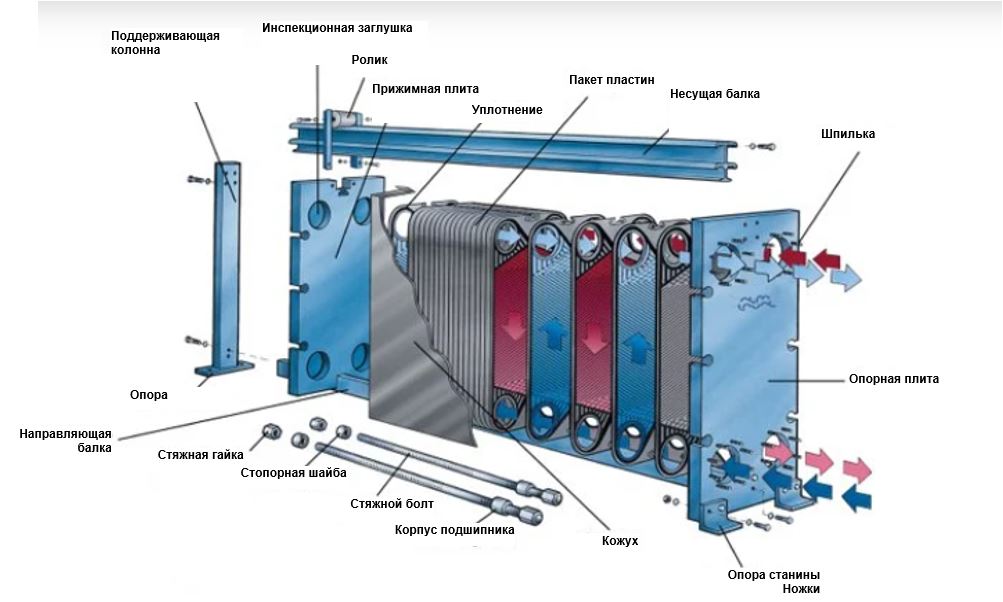

В разборных пластинчатых теплообменниках пластины снабжены эластомерными уплотнениями, которые запечатывают каналы и направляют среду в альтернативные каналы. Пакеты пластин смонтированы между опорной и нажимной плитами и стягиваются стяжными болтами, закрепленными между этими плитами. Каналы, образованные пластинами, и прижимные плиты размещены  на верхней несущей балке и зафиксированы на поддерживающей колонне. Конструкция позволяет легко проводить чистку и изменять площадь (добавляя или удаляя пластины).

gphe

Зона теплопередачи разборного пластинчатого теплообменника состоит из ряда пластин с  профилированной поверхностью, установленных между рамой и прижимными пластинами для удержания давления. Уплотнения действуют как герметизирующие прокладки между пластинами. Жидкости обычно проходят через теплообменник во встречном направлении. Это обеспечивает максимальную теплоэффективность и маленькую температурную дельту между первичной средой на выходе и вторичной средой на входе.

Для термочувствительных или вязких сред может использоваться сонаправленные потоки, чтобы самая холодная среда могла встретиться с самой горячей на входе в теплообменник. Это минимизирует риск перегрева или обмерзания.

Пластины предлагаются с разными вариантами глубинами штамповки, углом и шевронами, что позволяет обеспечить оптимальную производительность. Для каждой линейки продуктов, в зависимости от применения, пластины обладают собственными преимуществами.

Распределительная площадка обеспечивает равномерное распределение жидкостей по всей поверхности теплопередачи и помогает избежать образования зон застаивания, способных спровоцировать загрязнение.

Высокая турбулентность потока между пластинами обусловливает высокую степень теплообмена, что в свою очередь приводит к перепадам давления. Наши инженеры по тепловым расчетам помогут спроектировать и выбрать ту модель и конфигурацию, которые подойдут к вашему применению и обеспечат максимальную теплоэффективность при минимальном перепаде давления.

Стандартные разборные пластинчатые теплообменники



Гигиенические применения

Специальные применения

. .

Видео

Выбор материала пластин для разборного пластинчатого теплообменника

Как влияет толщина пластины разборного пластинчатого теплообменника на эффективность теплообмена?

Будут ли пластины разборного пластинчатого теплообменника Альфа Лаваль подвержены коррозии

Как добиться максимальной эффективности пластинчатого теплообменника?

Сделай это вовремя. Проверка герметичности пластин Вашего теплообменника.

Разборные пластинчатые теплообменники надежны, но, как и любое оборудование, требуют надлежащего технического обслуживания. Проверка герметичности от Альфа Лаваль поможет вам выявить потенциальные проблемы, такие как трещины или утечки, чтобы вы могли вовремя принять необходимые меры и избежать неожиданных поломок.
