Alfa Laval - Сварные спиральные теплообменники

Сварные спиральные теплообменники

Спиральные теплообменники Альфа Лаваль справляются с теплопередачей в самых сложных условиях. Они способны решить любую проблему при однофазном либо двухфазном теплообмене, будь то работа с грязными средами, ограничения вследствие перепадов давления или небольшого пространства. Прочная, эффективная и компактная конструкция сокращает расходы на монтаж и обслуживание, при этом оборудование практически не загрязняется в процессе эксплуатации.

Alfa Laval welded spiral heat exchanger

Бесперебойная работа со спиральными теплообменниками Альфа Лаваль

  • Минимальное загрязнение или засорение при бесперебойной работе с очень грязными, вязкими средами, содержащими большое количество твердых частиц
  • Легко открываемая конструкция упрощает очистку, сокращая затраты на техническое обслуживание
  • Монтажные расходы будут ниже, поскольку понадобится меньше трубопроводов и стальных конструкций
  • Тепловая эффективность в 2–3 раза выше, чем у аналогичных кожухотрубных теплообменников, что означает экономию энергии и сокращение выбросов
  • Каждый теплообменник адаптируется для наиболее эффективного решения конкретной задачи



Альфа Лаваль является единственным поставщиком на рынке с более чем полувековым опытом производства спиральных теплообменников. Сегодня наши спиральные теплообменники работают по всему миру, помогая решать сложные задачи в нефтехимической, нефтеперерабатывающей, металлургической, целлюлозно-бумажной промышленности, в переработке минерального сырья (металлов, руд), на очистных сооружениях сточных вод (коммунальных и промышленных), в фармацевтическом производстве, переработке растительных масел и транспортировке природного газа.

. .

Задать вопрос

Мы с удовольствием ответим на все ваши вопросы, расскажем о преимуществах сварных спиральных теплообменников и о возможностях оптимизации Вашего производства.

Man wearing hard hat and safety glasses with crossed arms infront of an installed Alfa Laval welded spiral heat exchanger.

Сервисное обслуживание спиральных теплообменников Alfa Laval

Ознакомьтесь с нашими предложениями по сервисному обслуживанию, а также с полезными советами о том, как поддерживать ваш спиральный теплообменник в идеальном состоянии.

engineer wearing hard hat and safety glasses holding laptop in front of pipes and blue sky

Модели

SpiralPro для жидкостных режимов

Благодаря технологии Альфа Лаваль SelfClean™ модель SpiralPro станет прекрасным выбором для работы с грязными средами, шламом, эмульсиями, суспензиями, жидкостями, содержащими волокна или твердые частицы. Поскольку среда непрерывно течет по одному каналу, сила потока работает против образования отложений, выталкивая их через канал наружу.

При своей компактности SpiralPro часто позволяет заменить несколько больших кожухотрубных теплообменников. Это дает существенные инфраструктурные преимущества в дополнение к снижению объема работ по техобслуживанию и очистке. При необходимости крышки можно легко снять для гидроструйной очистки устройства.

Применение

  • Грязные жидкости с содержанием твердых частиц, волокна, смол, суспензий и шлама
  • Предварительный подогрев, нагревание, охлаждение, теплообмен и рекуперация тепла в режиме «жидкость-жидкость»

SpiralPro для работы с паром

Alfa Laval SpiralPro

Также доступны теплообменники модели SpiralPro, оптимизированные для парового нагрева жидкостей с высоким загрязнением. Как и все остальные теплообменники SpiralPro, они позволяют быструю и простую гидроструйную очистку.
Противоток позволяет работать с высокой тепловой эффективностью при очень малой разности температур.

Применение

  • Грязные среды, содержащие твердые частицы, волокна, смолы, суспензии шлам и прочие сложные среды, требующие нагревания паром.

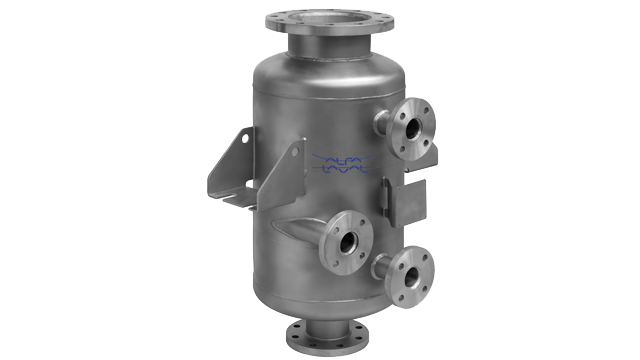

SpiralCond для вакуумной конденсации и испарения

Alfa Laval SpiralCond

Модель SpiralCond — это высокоэффективное решение для работы с двухфазными средами, включая конденсацию и испарение (ребойлинг). Компактная вертикальная конструкция SpiralCond занимает меньшую по сравнению с кожухотрубными теплообменниками площадь и требует меньше трубопроводов и опорных конструкций.

В теплообменниках SpiralCond используется не столько противоток, сколько поперечный поток. Каждый теплообменник полностью адаптируется под конкретную технологическую задачу, а расстояние между каналами регулируется так, чтобы обеспечить минимальный перепад давления. Поэтому SpiralCond идеально подходит для вакуумной конденсации.

Применение

  • Газы: чистый пар и смеси с инертным газом
  • Пар/жидкость: конденсаторы верхней ступени, обратные конденсаторы, вакуумные конденсаторы, вентиляционные конденсаторы, ребойлеры для грязных сред, газоохладители

SpiralCond в составной колонне

Alfa Laval SpiralCond

Для задач конденсации и испарения, требующих несколько охлаждающих сред, Альфа Лаваль предлагает встраиваемые в колонну теплообменники модели SpiralCond. Как и автономный SpiralCond, такая конфигурация использует для достижения минимально возможного перепада давления на вакуумных установках поперечный поток и открытые каналы.

Высокая эффективность SpiralCond позволяет использовать меньшую по высоте и диаметру колонну, если сравнивать с традиционными решениями. Это дает экономию на сопутствующем оборудовании и монтаже.

Применение

  • Пар-жидкость: конденсаторы верхней ступени, обратные конденсаторы, вакуумные конденсаторы и вентиляционные конденсаторы.
.

Наши эксперты

Повышение устойчивости благодаря сварным теплообменникам Альфа Лаваль

Уникальный дизайн, основанный на богатом опыте производства

Повысьте устойчивость вашего производства

Окончательное решение любых проблем

Устойчивое развитие со сварными теплообменниками Alfa Laval

Благодаря инновациям, обеспечивающим исключительную тепловую эффективность и надежность, сварные теплообменники Альфа Лаваль максимально повышают энергоэффективность и рекуперацию тепла в различных режимах работы. Но дело не только в технологии.  Дело также и в людях: опытные специалисты с глубоким знанием технологических процессов и глобальное присутствие в отрасли. Вместе они обеспечат устойчивое развитие вашего предприятия.

.

Принцип работы

Alfa Laval spiral heat exchangers

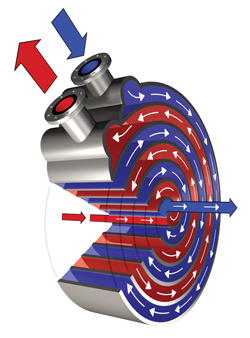

Спиральный теплообменник представляет собой кольцевую конструкцию с двумя концентрическими спиральными каналами, каждый из которых предназначен для своей рабочей среды. Две различные среды текут в противоположных направлениях: одна среда входит в центр аппарата  и движется  к периферии, в то время как другая входит в аппарат  на периферии и движется к центру. Каналы изогнуты и имеют равномерное поперечное сечение. Таким образом отсутствует риск перемешивания.

Как правило, технологический канал открыт с одного конца и закрыт с другого. Иногда канал для нагревающей/охлаждающей среды может быть закрыт с обеих сторон, в зависимости от степени чистоты нагревающей/охлаждающей среды. У каждого канала имеется одна точка стыковки в центре и одна — на периферии теплообменника.

Конструкция

Спиральная геометрия и отдельный изогнутый канал для каждой среды идеально подходят для работы со средами, вызывающими повышенное загрязнение. Такая конструкция создает в потоке турбулентность, которая и порождает непрерывное размывание отложений.

Конструкция с одним каналом также имеет эффект самоочистки, благодаря использованию технологии SelfClean™. Если в канале возникают отложения, поперечное сечение такого канала уменьшается. Однако канал вынужден пропускать то же количество жидкости, что и раньше, поэтому скорость потока увеличивается. В результате поток с большей силой воздействует на отложения, вымывая их.

Сравните эту конструкцию с кожухотрубными теплообменниками, в которых поток проходит через две параллельные трубы. Когда одна труба начинает засоряться, из-за разницы давлений большее количество жидкости проходит через другую. В результате загрязнение и засорение труб происходит очень быстро. У спиральных теплообменников Альфа Лаваль загрязнение и засорение, напротив, практически отсутствует.

SpiralPro

SpiralCond

.

Частые чистки уходят в прошлое

Mexichem, мировой лидер в производстве пластиковых трубопроводов для химической промышленности, нуждался в увеличении производственных мощностей для удовлетворения растущего спроса.

Happy customers at Mexichem in front of an installed Alfa Laval spiral heat exchanger

Окончательное решение проблемы засорения

На немецком нефтеперерабатывающем заводе MIDER компании Leuna, принадлежащем Total SA, первоначально были установлены два трубчатых теплообменника для охлаждения продукта в нижней части установки каталитического крекинга.

Installed Alfa Laval welded spiral heat exchanger at Mider refinery.

Один из крупнейших в мире производителей цинка

«Мы используем эти теплообменники, потому что они очень надежные и их легко чистить и, конечно, из-за высокой эффективности». - Франциско Тармаго, управляющий технологическим процессом, Asturiana de Zinc

Asturiana zinc production in Spain

Уникальные особенности

Конструкция спиральных теплообменников Альфа Лаваль отличается от своих аналогов меньшей занимаемой площадью и повышенной тепловой эффективностью.
Они обладают рядом уникальных особенностей, обеспечивающих самую надежную работу:

.

Alfa Laval welded spirals with SelfClean
SelfClean™

Превосходная очистка и повышенная производительность

Отдельный канал для каждой жидкости обеспечивает надежную самоочистку теплообменника.

Узнать больше

Alfa Laval welded spirals with RollWeld
RollWeld™

Надежное автоматическое закрытие каналов

Автоматизированный процесс гибки и сварки для закрытия каждого канала обеспечивает качество надежность.

Узнать больше

Alfa Laval welded spirals with HighP
HighP™

Индивидуальное решение для работы с высоким давлением

Округлая конструкция корпуса и самонесущая внутренняя спираль повышают механическую прочность при работе с высоким давлением.

Узнать больше

ALOnsite
ALOnsite™

Квалифицированная поддержка на вашем предприятии

Наши опытные инженеры готовы оказать необходимую техническую поддержку по всему миру.
