AQUA – одноступенчатая опреснительная установка

В опреснительных установках Альфа Лаваль AQUA Blue получение высококачественной пресной воды из морской осуществляется посредством оптимально организованного процесса в одном пакете пластин. Реализованная в установках AQUA «пластинчатая» технология позволяет в два раза снизить потребление морской воды по сравнению с традиционными, а также сократить расход электроэнергии на работу насосов и связанные с работой установки выбросы CO2.

海水淡化装置AQUA - Single stage freshwater generator

Наполовину меньше потребление морской воды и электроэнергии

  • Наполовину меньше потребление морской воды и электроэнергии по сравнению с традиционными опреснительными установками
  • Высокое качество полученной пресной воды c низким уровнем минерализации (менее 2 ppm) и содержания растворенных веществ
  • Компактная установка без наружного кожуха и дополнительной зоны для обслуживания
  • Простота монтажа, эксплуатации и технического обслуживания

Опреснительные установки AQUA Blue с небольшой площадью основания, трубопроводами меньшего размера и без наружного кожуха обеспечивают вакуумную дистилляцию при минимальном занимаемом пространстве. Поскольку использующаяся в установках AQUA пластинчатая технология сокращает потребление морской воды наполовину по сравнению с этим показателем для обычных опреснительных установок, на них можно устанавливать менее мощные насосы подачи морской воды, которые расходуют в 2 раза меньше электроэнергии. В настоящее время выпускается три версии этой опреснительной установки: все они производят пресную воду высокого качества и не требуют практически никакого вмешательства со стороны экипажа.

AQUA Blue тип C

Опреснитель AQUA Blue тип C с производительностью до 60 Опреснитель AQUA Blue типа C с производительностью до 60 м³/сутки – исторически первая опреснительная установка AQUA Blue и самая распространенная бортовая система производства пресной воды. Помимо значительной экономии места, она потребляет на 50% меньше электроэнергии по сравнению с обычными опреснителями. Вода для опреснения подается в установку из судовой системы охлаждения забортной водой.

aqua blue C 640x360

AQUA Blue тип S

Опреснительная установка AQUA Blue типа S обеспечивает производительность до 60 м³/сутки; забор воды осуществляется с выхода конденсатора или из альтернативного источника. Поэтому можно использовать насосы судовой системы охлаждения забортной водой. Такая схема снижает потребление электроэнергии на 70% по сравнению с обычными опреснителями и позволяет на 15% сократить занимаемую площадь (в сравнении с установкой AQUA Blue типа C).

aqua blue S 640x360

AQUA Blue Mini

Установка AQUA Blue Mini рассчитана на производительность от 1 до 18 м³/сутки, работает по той же технологии AQUA и предназначена для судов с меньшими потребностями в пресной воде. По размеру она примерно в два раза меньше других моделей AQUA Blue, имеет очень малую площадь основания и потребляет очень мало электроэнергии. Данная установка является более простой, надежной и экономичной альтернативой системам опреснения методом обратного осмоса и бункеровке пресной воды.

aqua blue mini 640x360

Надежное производство пресной воды высокого качества

Опреснительные установки AQUA Blue обеспечивают непрерывное производство пресной воды с низкой минерализацией (менее 2 ppm) прямо на борту судна, что намного удобнее и экономически выгоднее, чем ее бункеровка. В отличие от опреснения методом обратного осмоса, которое осуществляется с использованием электроэнергии и эффективность которого падает с каждым градусом уменьшения температуры ниже 25 °C, в установках AQUA Blue опреснение происходит под действием тепловой энергии, причем обеспечивается неизменно высокая производительность процесса.

Простота эксплуатации и обслуживания

Опреснительные установки AQUA Blue работают в автоматическом режиме без применения подверженных засорению фильтров или легко повреждаемых непрочных мембран. Накипь и загрязнения легко удаляются с помощью безразборной мойки (CIP), не требующей вскрытия опреснителя. В тех редких случаях, когда может оказаться необходимым вскрыть опреснитель, например, для замены прокладки, пакет пластин просто сдвигается и открывается в пределах рамы. Поэтому дополнительное пространство для обслуживания не требуется.

Преимущества для судоверфей

Получить преимущества, которые дают опреснительные установки AQUA Blue, могут не только судовладельцы и судоходные компании. Для судостроительных заводов они заключаются в снижении стоимости и объема работ по монтажу, что связано с использованием менее мощных насосов подачи морской воды, меньшими размерами трубопроводов и клапанов. Так как малогабаритная установка не требует наличия дополнительной зоны для обслуживания, при ее размещении требуются минимальные изменения в машинном отделении.

Принцип работы

Пластинчатая система AQUA 3 в 1

Весь процесс вакуумной дистилляции – испарение, сепарация и конденсация – происходит в одном пакете из одинаковых титановых пластин. Отличие имеется только в форме прокладки между технологической и вспомогательной пластиной (см. рис.) Поскольку технологический вакуум создается только внутри самого пакета, установке не нужен наружный кожух.

Пластина AQUA Blue Mini работает по той же схеме, что и пластина AQUA Blue типа S и C (показана), но она примерно в два раза меньше и имеет бесклеевые прокладки, что упрощает их замену.

Процесс опреснения в установке AQUA

Подлежащая опреснению вода входит в нижнюю часть пакета (испаритель), где происходит нагрев пластин горячей водой из рубашки охлаждения двигателя или из замкнутого контура с паровым нагревом. Нагрев вызывает испарение воды при температуре 40–65 °C в условиях вакуума 75–99%, поддерживаемого рассольно-воздушным эжектором (конкретная температура и уровень разрежения зависят от модели AQUA Blue). Для установок AQUA Blue типа C и S может быть предусмотрена возможность работы с водой из рубашки водяного охлаждения с повышенным давлением – до 6 бар.

Пары воды поднимаются вверх в среднюю часть пакета (сепаратор), где происходит удаление неиспарившейся части (капель) морской воды. Под действием силы тяжести эти капли падают в расположенный в нижней части опреснителя сборник.

Верхней части пакета (конденсатора) достигает только чистый пар, который охлаждается в ней потоком морской воды. В результате пар конденсируется в пресную воду, постоянно откачиваемую из опреснителя.

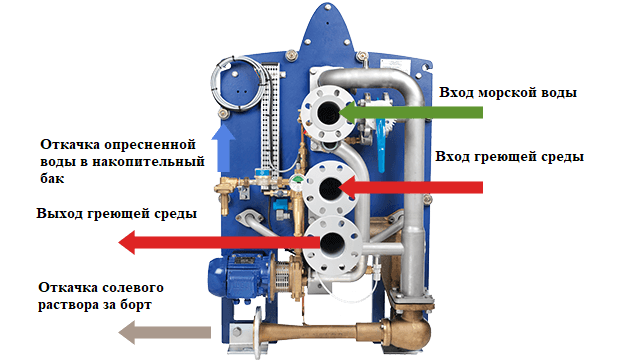

Соединения опреснительной установки AQUA Blue типа С

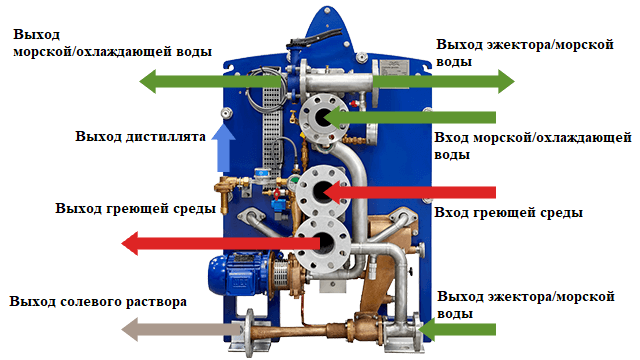

Соединения опреснительной установки AQUA Blue типа S
