Уникальная конструкция с каналами открытого типа делает плоскорамные модули Альфа Лаваль идеальными для применения при любой вязкости рабочей среды и даже в случае присутствия в ней взвешенных частиц. Плоскорамные модули Альфа Лаваль сертифицированы для производств с высокими санитарными требованиями и обладают огромными преимуществами, особенно в тех случаях, когда чистота продукта стоит на первом месте и также требуется высочайшее качество очистки и обеззараживания

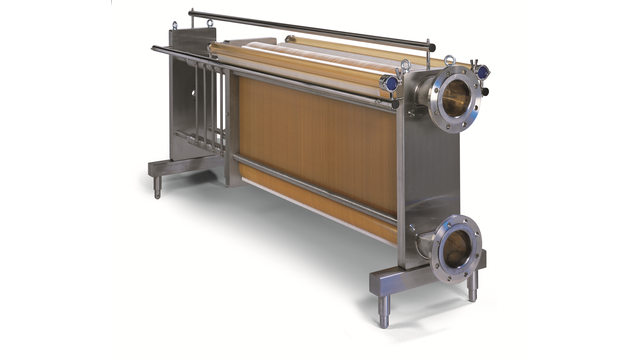

阿法拉伐M39L/H模块

Плоскорамные модули для решения любых задач

Основные принципы мембранной фильтрации одинаковы, независимо от того, свернута ли мембрана в спиральный элемент или разрезана на плоские фрагменты, устанавливаемые в плоскорамные модули.

Плоскорамные модули выпускаются на собственном производстве Альфа Лаваль, поэтому в них используются такие же типы мембран, как и в предлагаемых Альфа Лаваль спиральных фильтрующих элементах. Уникальная концепция с каналами открытого типа делает плоскорамные модули Альфа Лаваль идеальным выбором в тех случаях, когда ретантат имеет высокую вязкость.

Высокая производительность по пермеату

Как правило, плоскорамные установки обладают более высокой производительностью по пермеату на единицу площади поверхности мембраны по сравнению с той, которая может быть достигнута с помощью фильтрующих элементов со спиральными мембранами. Плоскорамные модули промышленного масштаба имеют активную площадь поверхности мембраны от 1,65 м² до 60 м². В свою очередь, они могут быть объединены в более крупные системы, в которых для достижения требуемой производительности используется несколько модулей, размещенных последовательно или параллельно.

Особенности и преимущества

  • конструкция с открытым каналом, пригодная для работы с высоковязкими продуктами
  • санитарное исполнение, обеспечивающее высокую чистоту продукта и качество очистки
  • в плоскорамных модулях и в модулях со спиральными фильтрующими элементами используются одинаковые типы мембран
  • более высокая производительность по пермеату, чем в системах со спиральными элементами
  • простота замены мембран по отдельности
  • удобство адаптации под индивидуальные требования за счет гибкости конструкции

UF plate-and-frame loops

На иллюстрации выше представлена плоскорамная система диафильтрации, часто использующейся для обработки сред с высокой концентрацией взвешенных веществ и высоковязких продуктов.

Типичные примеры применения – извлечение антибиотиков из цельной питательной среды, концентрирование энзимов и декстранов, осветление соков.

Описанные плоскорамные системы могут применяться совместно, например, с системами со спиральными фильтрующими элементами: в этом случае удобно использовать пермеат, получаемый из установки со спиральными элементами, в качестве воды для процесса диафильтрации, проводимого в плоскорамном модуле. Такая схема существенно сокращает потребность в технологической воде.

Принцип работы

Flow pattern of M39 module

Альфа Лаваль. Красным цветом обозначен исходный продукт/ретантат. Желтым цветом обозначен пермеат.

Плоскорамный модуль разработан с открытыми каналами, идущими вдоль поверхности мембраны. Через эти каналы проходит поток исходного продукта и ретантата.

Сама мембрана поддерживается полыми пластинами с многочисленной перфорацией, позволяющей собирать и удалять из установки пермеат через трубки для сбора пермеата.

Плоскорамные модули включают саму мембрану, а также фиксирующие кольца или ленты, предотвращающие попадание исходного материала/ретантата в каналы для пермеата. Это также предотвращает любые утечки из самого пакета пластин.

Plate-and-frame membrane replacementКонструкция плоскорамных модулей Альфа Лаваль позволяет осуществлять замену отдельных мембран, не затрагивая остальные.

Удобство адаптации за счет гибкости конструкции

Оборудование Альфа Лаваль для мембранной фильтрации выполнено по модульному принципу, который обеспечивает высокую эксплуатационную гибкость: мембраны встроены в корпуса, корпуса стоят в соответствующих ступенях, а ступени являются составляющими систем.

Компоновку системы можно легко изменять под конкретный технологический процесс, а при повышении требований к конечному продукту также легко обеспечивается ввод новых ступеней фильтрации. Это позволяет рационально расходовать средства в случае необходимости повышения производственной мощности, делая это только тогда, когда это действительно нужно, и при сравнительно низких дополнительных затратах.
