Описание системы Альфа Лаваль PureBallast 3

PureBallast 3 от Альфа Лаваль - это эффективная система обработки балластных вод, от качества и производительности биологической дезинфекции до занимаемой площади и уровня энергопотребления Встраиваемые модули и гибкая конструкция подойдет практически любому судну. Производительность системы варьируется от 32 до 3000 м³/ч, а для обеспечения большей производительности могут использоваться системы с несколькими модулями.

Обзор системы

Технология обеззараживания

В системе PureBallast 3 используется усовершенствованная технология УФ-обработки, разработанная совместно с компанией Wallenius Water. Система не использует соль и химикаты даже для обработки пресной воды.

Биологическая дезинфекция

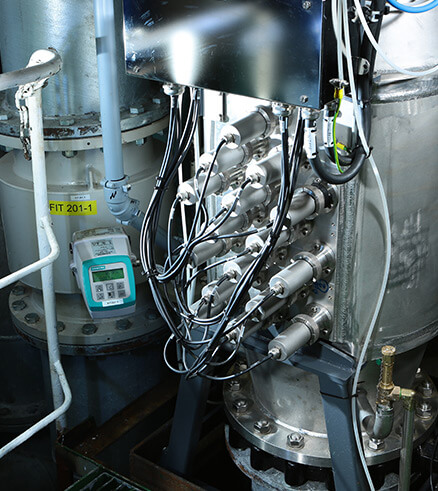

Основной процесс обработки – нейтрализация микроорганизмов – происходит внутри усовершенствованного УФ-реактора. Оптимизированная форма проточной части реактора обеспечивает высокую степень турбулентности потока и концентрацию УФ-излучения.

Установленные в реакторе УФ-лампы среднего давления имеют специально изготовленные защитные трубки из синтетического кварца. Эти уникальные трубки пропускают более широкий спектр и способствуют увеличению потока УФ-излучения при обеззараживании. Геометрия внутренней части реактора и уникальные защитные трубки УФ-ламп обеспечивают оптимальные дозы облучения и низкое энергопотребление.

Фильтрация

Помимо реактора в системе установлен фильтр, предотвращающий попадание более крупных организмов и частиц в зону биологической дезинфекции. Наличие фильтра улучшает качество воды, направляемой на обеззараживание, что особенно важно при обработке сильно замутненных прибрежных вод и пресной воды.

Сочетание реактора и корзиночного фильтра позволяет сохранить производительность при обработке пресной, соленой воды, и воды смешанного типа при степени УФ-проницаемости до 42%.

Комплексные предложения

Портфолио PureBallast 3 составлено для удовлетворения специфических потребностей судов самого разного назначения.

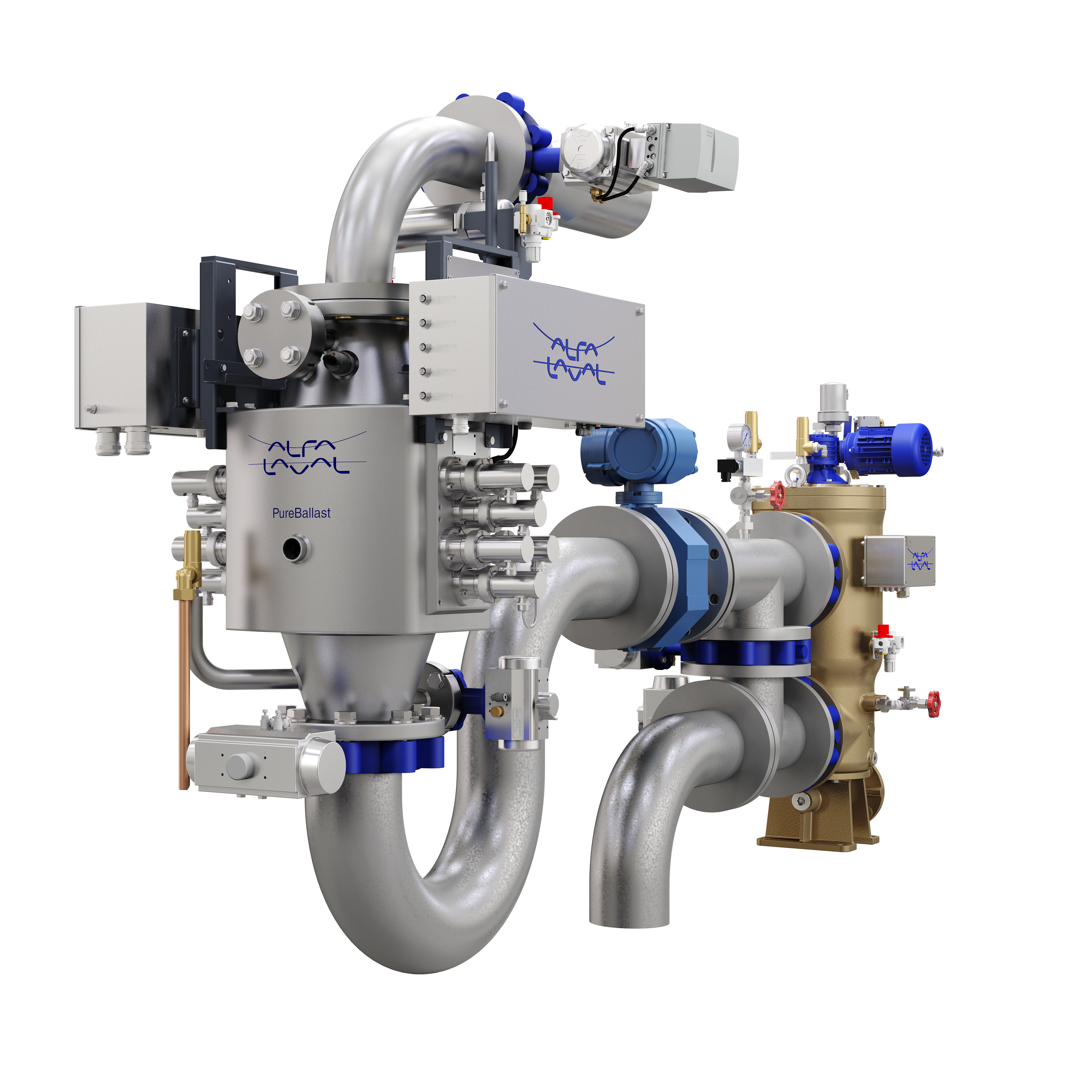

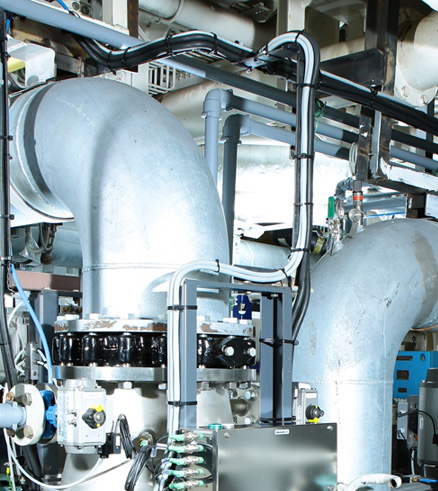

PureBallast 3 Compact Flex

Технология, которая работает где угодно

PureBallast 3 Compact Flex от Альфа Лаваль идеально подходит для большинства судов и поставляется в виде отдельных компонентов для облегчения монтажа. Производительность системы 32-1000 м³/час.

PureBallast 3 Compact Flex - это очень гибкая модульная система, занимающая минимальную площадь. Блоки обеззараживания встраиваются в трубную обвязку балластной системы. Простые соединения «plug-and-play» позволяют сократить время и затраты на проектирование и монтаж системы.

Средства обработки

• Фильтр
• Реактор

Вспомогательное оборудование

К вспомогательному оборудованию относятся компоненты, обеспечивающие функционирование средств обработки и высокую эксплуатационную гибкость системы за счет возможности выбора оптимального места их размещения.

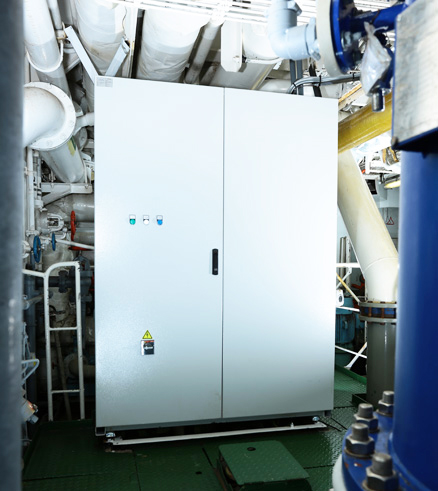

• Шкаф электроавтоматики
• Компактный блок безразборной мойки (CIP)
• LDC1 / LDC2 для производительности выше 300 м³/час

Имеется широкий ассортимент вспомогательного оборудования, упрощающего интеграцию в системы любого судна, включая насосы обратной промывки, пробоотборные устройства, комлпекты клапанов и пульты дистанционного управления.

Компактные системы, отвечающие потребностям рынка

PureBallast 3 Compact - это готовый к работе модуль, представляющий собой компактную установку с производительностью 32-300 м³/час.

Модульные системы

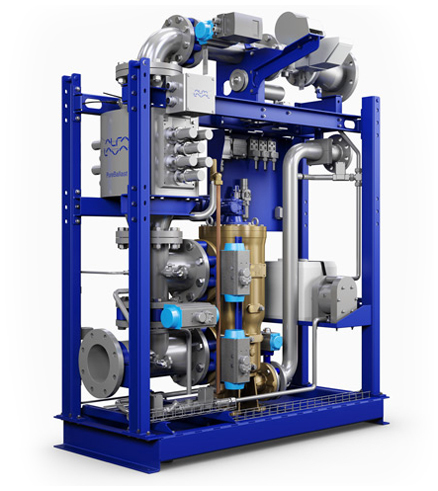

Alfa Laval PureBallast 3 Compact может поставляться в виде смонтированного на раме модуля, отличающегося небольшими размерами и простотой установки за счет малого объема работ по монтажу трубопроводов. Рамный модуль требует минимального места для размещения и подключается простым соединением контактов. Производительность 32-300 м³/час.

Все компоненты системы монтируются на раме, шкаф электроавтоматики может располагаться отдельно. Шкаф электроавтоматики этой системы выполняет одновременно функции шкафа розжига ламп и блока управления, являющихся отдельными компонентами в более крупных системах.

В состав PureBallast 3 Compact модульного исполнения входят следующие компоненты.

• Фильтр
• Реактор
• Компактный блок безразборной мойки (CIP)
• Шкаф электроавтоматики может располагаться в любом месте в радиусе 30 м от УФ-реактора

Имеется широкий ассортимент вспомогательного оборудования, упрощающего интеграцию в системы любого судна, включая насосы обратной промывки, пробоотборные устройства, комплекты клапанов и пульты дистанционного управления.

Системы во взрывобезопасном исполнении

Производительность системы PureBallast 3 для обработки больших потоков во взрывобезопасном исполнении (Ex) составляет 250–3000 м³/ч, производительность больше 3000 м³/час обеспечивается за счет комбинаций из нескольких систем.

Упрощает планировку взрывобезопасных зон

PureBallast 3 доступен во взрывобезопасных конфигурациях, предоставляя возможность установки системы в Зонах 1, IIC и T4. Монтаж взрывобезопасной системы значительно упрощается за счет возможности свободного выбора мест установки шкафов розжига ламп, которые могут быть вынесены за пределы взрывоопасной зоны и удалены на расстояние до 150 м от обслуживаемых ими реакторов.

Некоторые стандартные функции также актуальны и для взрывобезопасных систем. Например, датчики температуры и уровня жидкости реактора подключаются через защитные реле в обход ПЛК. Это предотвращает пропуск сигналов в маловероятном случае неисправности ПЛК.

Последовательность рабочих операций

В большинстве случаев применения в водах, подпадающих под требования IMO, система PureBallast 3 способна потреблять всего 50% от проектной мощности. При особо напряженных рабочих сценариях возможен подъем мощности до полной.

Балластировка

Система PureBallast 3 полностью автоматизирована. При включении она последовательно выполняет небольшой список пусковых операций.

При включении балластировки, поступающая балластная вода сначала прогоняется через фильтр. В нем задерживаются сравнительно крупные организмы и частицы, что улучшает качество воды, направляемой далее на обработку. Использовать фильтр особенно важно при обработке сильно замутненных вод и пресной воды.

После фильтрации вода проходит через реактор, где она подвергается мощному ультрафиолетовому излучению, после чего обработанная балластная вода поступает в танки.

После завершения приема балласта выполняется автоматический цикл мойки реактора с применением системы безразборной мойки (CIP). Запрос на выполнение цикла мойки выдается сразу после окончания балластировки; мойка должна быть проведена в срок не позднее 30 часов. После этого реактор и фильтр заполняются пресной водой.

Дебалластировка

Дебалластировка повторяет процессы производимые при балластировке, однако вода в этом случае подается в обход фильтра.

Повторная обработка в реакторе предотвращает развитие микроорганизмов, которые могли попасть в воду. Вода обрабатывается до уровня, соответствующего требованиям места сброса.

Соответствие требованиям ATEX.

На сегодняшний день продано более 3000 систем PureBallast. Сотни систем PureBallast были установлены в контексте модернизации существующего флота на различных верфях.

Система PureBallast была выбрана для установки на самые разные типы судов: контейнеровозы, танкеры, сухогрузы, суда обеспечения нефтяных платформ и кораблей ВМФ.

Предлагаемые Альфа Лаваль системы PureBallast 3 обеспечивают возможность выполнения нормативов ИМО G8 и требований Береговой охраны США.

Соблюдение нормативов в любых водах

Чем в большем количестве разных типов воды может вести операции ваше судно, тем больше прибыли вы можете получить.

Возможность обработки любой воды в любых условиях

Большинство судовладельцев считает основной задачей обеспечить возможность ведения операций в морских и водах смешанного типа, однако разрешение на эксплуатацию судна сразу в трех типах воды будет полезно не только при заходе в реки, Балтийское море или акваторию Великих озер. Многие порты, воды которых считаются смешанными, на самом деле ближе к пресной воде. Система PureBallast 3 обеззараживает пресную воду без добавления соли и химикатов, что существенно упрощает заходы в порт.

Кроме того, вода в некоторых портах может иметь температуру, близкую к нулевой, или же быть сильно замутненной. Хотя обычно коэффициент пропускания УФ-излучения воды акваторий гаваней находится в диапазоне от 90% до 60%, иногда он может быть и ниже. Система PureBallast 3 позволяет успешно обеззараживать воду низкой температуры, находящуюся в жидкой фазе, а также с максимальной производительностью вести обработку воды с коэффициентом пропускания в УФ-диапазоне до 42%.

Гарантированная эффективность

Чем меньше времени и энергии будет уходить на обеззараживание балластной воды, тем больше у вас останется этих ресурсов на ведение основной деятельности.

Быстрота и энергоэффективность балластировки и дебалластировки

Эффективность балластировки или дебалластировки очень важна для Вашего судна. Однако многие использующие технологию обеззараживания УФ-облучением системы должны снижать пропускаемый расход в гаванях с замутненной водой.

Это связано с низким коэффициентом пропускания воды в ультрафиолетовой части спектра и может усугубляться недостаточной эффективностью очистки колб УФ-ламп.

В отличие от этих систем, PureВallast 3 может успешно работать в режиме максимального потока при коэффициенте пропускания УФ-излучения до 42%. Эффективность поддерживается благодаря автоматической безразборной мойке (CIP). При ослаблении уровня УФ-излучения система очищает их автоматически, без участия экипажа и без риска поцарапать лампы.

В большинстве случаев проведения операций в водах, в которых действуют нормативы IMO, PureBallast 3 может потреблять только половину своей максимальной потребляемой мощности, увеличивая последнюю только при необходимости обработки сильно замутненной воды.

Пакет сервисных услуг для обеспечения соответствия действующим требованиям

По мере приближения срока окончательного выбора системы обработки балластных вод все большее число судовладельцев начинает осознавать долгосрочные последствия от подобных разовых капиталовложений. Помимо выбора конкретной технологии обработки, сегодня большое значение приобретают и сервисные возможности поставщика.

До вступления в силу законодательных нормативов в области управления балластными водами связанные с этим вопросы обсуждались, главным образом, в плане сравнения преимуществ и недостатков различных способов обработки. Однако сегодня акцент обсуждения смещается в сторону сравнения возможностей поставщиков. Исходя из того, что системы обработки балластных вод должны иметь срок службы не ниже срока службы судна, судовладельцам очень важна надежность поставщика и возможность предоставления им технической поддержки в будущем, особенно, в части поставки запчастей.

Пакет сервисных услуг для PureBallast 3, обеспечивающий соответствие действующим требованиям

Годовой пакет включает в себя все, что нужно для проверки вашей системы на соответствие типовым требованиям.

• Полная проверка и тестирование системы
• Калибровка - обеспечивает передачу правильных значений показателей датчиков и преобразователей в систему управления.
• Оптимизация системы
• Обучение экипажа

Скачать буклет по соответствию стандартам

Надежность с самого начала

Конвенция IMO по управлению балластными водами (BWM) была ратифицирована, и новые требования вступят в силу в конце сентября 2019 года.

Если Ваша система PureBallast не использовалась более 12 месяцев, она может перестать работать должным образом или даже иметь неисправности, которые могут привести к повреждению при запуске.

Для предотвращения подобной ситуации и сохранения производительности мы рекомендуем повторный ввод в эксплуатацию.

Объем работ определяется состоянием системы.

Мы начнем с проверки состояния Вашей PureBallast. Так мы определяем объемы и сроки проведения работ по повторному вводу в эксплуатацию, чтобы заранее подготовить всё необходимое.

На основании результатов проверки состояния мы выполняем любые необходимые доработки, регулировки, обновление или оптимизацию программного обеспечения.

После этого, даже если никаких неисправностей обнаружено не было, мы проводим проверку производительности системы. Кроме того, мы проводим обучение экипажа на борту, чтобы гарантировать надлежащую эксплуатацию нашей системы.

Типовые одобрения

Система PureBallast 3 одобрена как IMO, так и Береговой Охраной США.

Утверждение типа IMO

Все поколения PureBallast имеют одобрение типа IMO. PureBallast 3 сертифицирован для использования во всех типах вод: пресной, и морской и смешанной.

При сравнении сертификатов об утверждении типа IMO для различных систем очистки балластных вод важно отметить дату сертификации. Сертификаты, выданные до 2014 года, не содержат системных ограничений.

Утверждение типа USCG

Сертификат одобрения типа Береговой охраны США был выдан в декабре 2016 года. Одобрение типа позволяет использовать систему PureBallast 3 для дебалластировки в территориальных водах США для всех типов воды: пресной, смешанной и морской. Тестирования системы для получения типового одобрения проводились с применением метода CMFDA/FDA с тем же конструктивным исполнением, уровнем энергопотребления и потока, что и для систем с типовым одобрение IMO.

Система PureBallast 3 может использоваться в течение пяти лет с даты сертификации судна (первоначальной или продленной). PureBallast 3 одобрена AMS и Береговой охраной США одновременно. Если для операционной деятельности судна достаточно выполнения требований для AMS, тогда как типовое одобрение этому не соответствует (например, при наличии ограничения времени удержания 72 часами), тогда может использоваться AMS (т.е. система может работать в режиме, соответствующем требованиям IMO).

Сертификация классификационными обществами

Основные классификационные общества одобрили как стандартное, так и взрывобезопасное исполнение системы PureBallast.

Сертификаты классификационных обществ

• Американское бюро судоходства (ABS)
• Бюро Веритас (BV)
• Китайское классификационное общество (CCS)
• DNV-GL
• Корейский морской регистр (KR)
• Регистр Ллойда (LR)
• Итальянский морской регистр (RINA)
• Российский морской регистр судоходства (РМРС)
